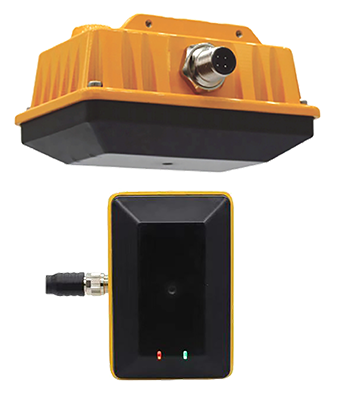

| ? 是針對中低速行駛時探測前方障礙物的一款81GHz的工業微波雷達 ? 抗干擾：電磁波衍射，可穿透塵霧雨雪 ? 雙指示燈：工作狀態清晰明了 ? IP68連接器：高防護等級，更堅固可靠 ? 覆蓋范圍：方位120°×俯仰30° ? 最小移動速度：0.1m/s ? SIL安全認證：SIL3 IEC 61508 |
▊規格技術表
產品型號 | LDS-D100 |
測距范圍 | 20m |
覆蓋范圍 | 方位120°×俯仰30° |
工作頻率 | 81GHz |
供電電源 | DC10~24V（寬幅電壓） |
平均功率 | ≤140mA@DC12V，≤80m@ADC24V(連續工作) |
防護等級 | IP68 |
防雷等級 | 2KV |
工作溫度 | -40℃~80℃ |
通訊接口 | RS485 |
配置方式 | PC界面、安卓APP應用 |
外殼材質 | 鋁合金+ABS |
產品尺寸 | 109.5*72*54.8mm |
產品重量 | 0.3千克 |
繼電器信號 | 2路 |

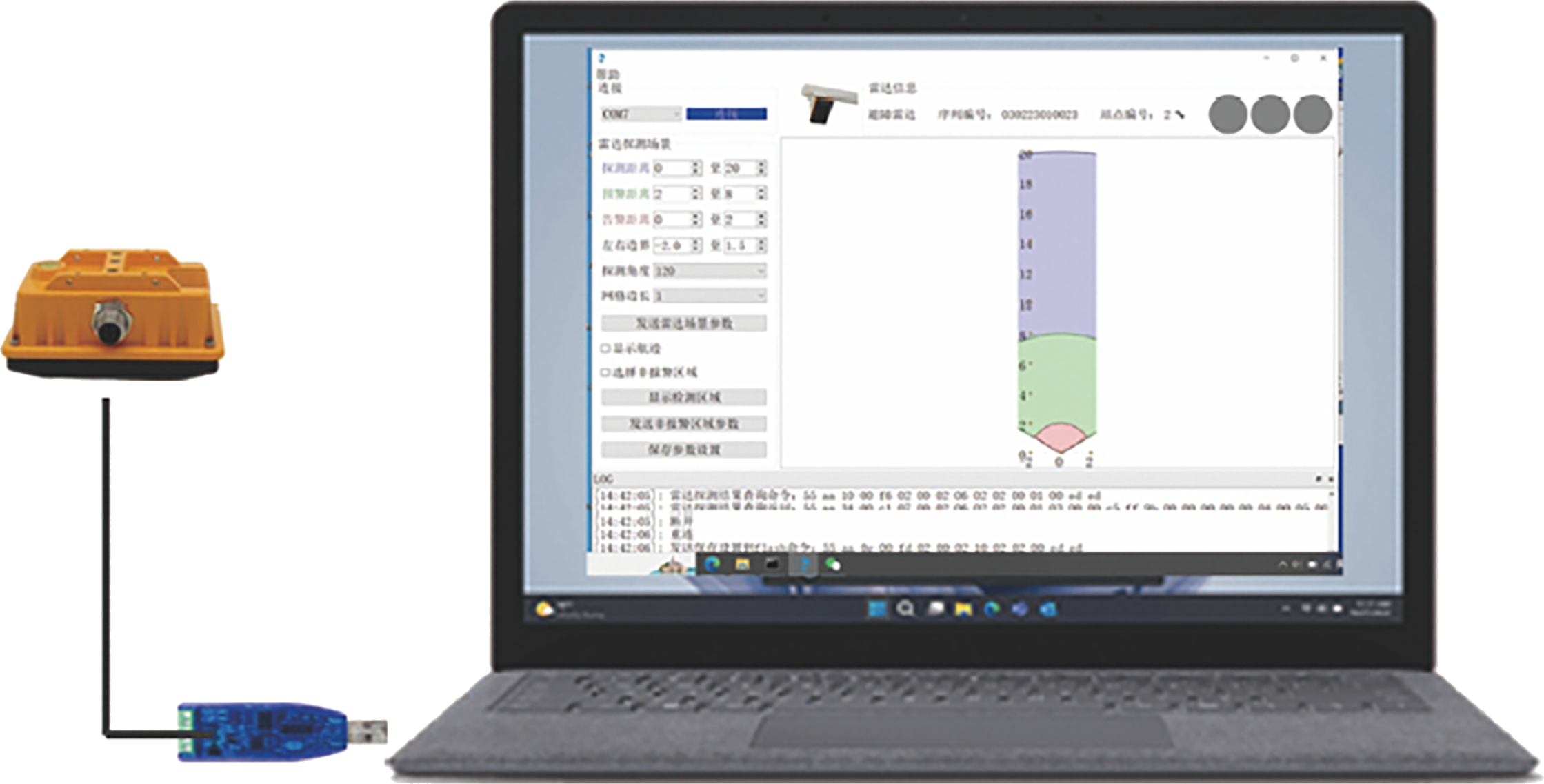

▊報警區域設置

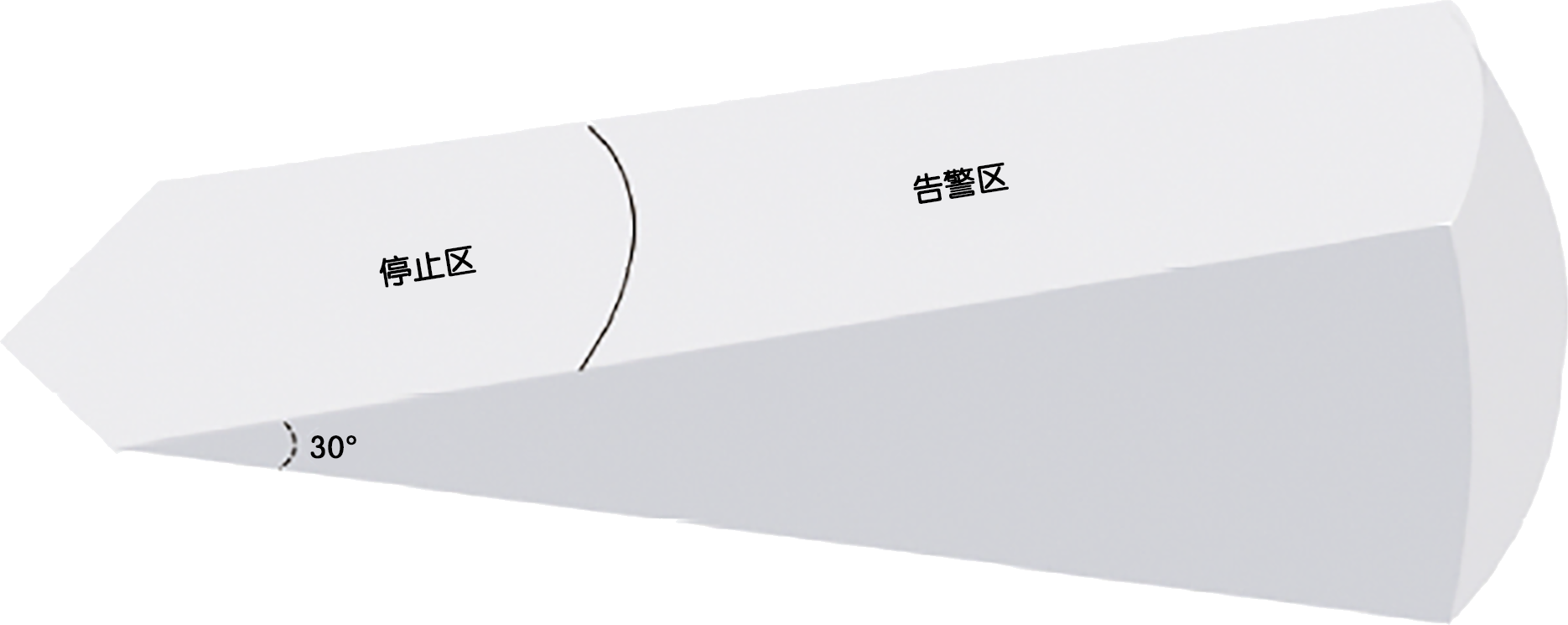

 | 2種掃描模式可以選擇 | 正常模式 |

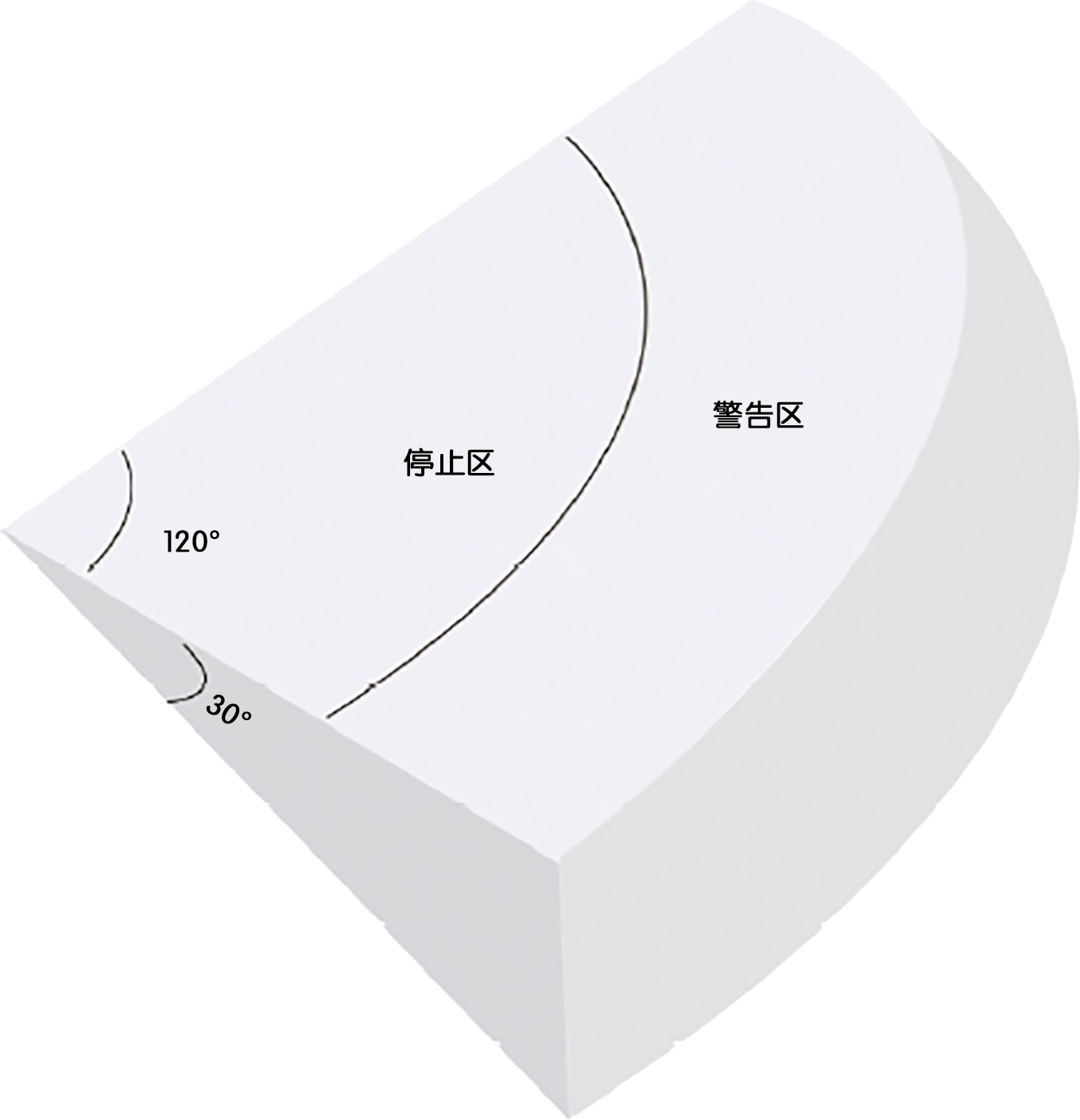

?種掃描模式可以選擇 ?探測距離20米 ?停止區和警告區范圍可以設置 ?波束寬度可以設置 2路繼電器信號輸出 ?固件可升級 |
| |
聚焦模式 | ||
 |
▊產品尺寸圖
 |

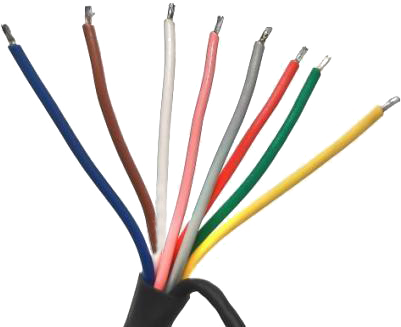

▊線纜定義
  | 線纜顏色 | 說明 |
棕 | 電源正極 | |
藍 | GND | |
灰 | 485A+ | |
白 | 485B- | |
紅、粉 | 繼電器常開（預警信號） | |
紅、粉 | 繼電器常開（報警信號） |
▊產品配置
序號 | 設備名稱 | 數量 | 備注 |
1 | LDS-D100安全雷達 | 1 | |
2 | LDS-D100線纜 | 1 | |
3 | 485轉USB接頭 | 1 | 用戶自備 |
4 | 電源端(DC母頭) | 1 | 用戶自備 |
5 | 12V~24V電源適配器 | 1 | 用戶自備 |
6 | 上位機軟件 | 1 | |
7 | 安卓APP軟件 | 1 |
▊安裝建議

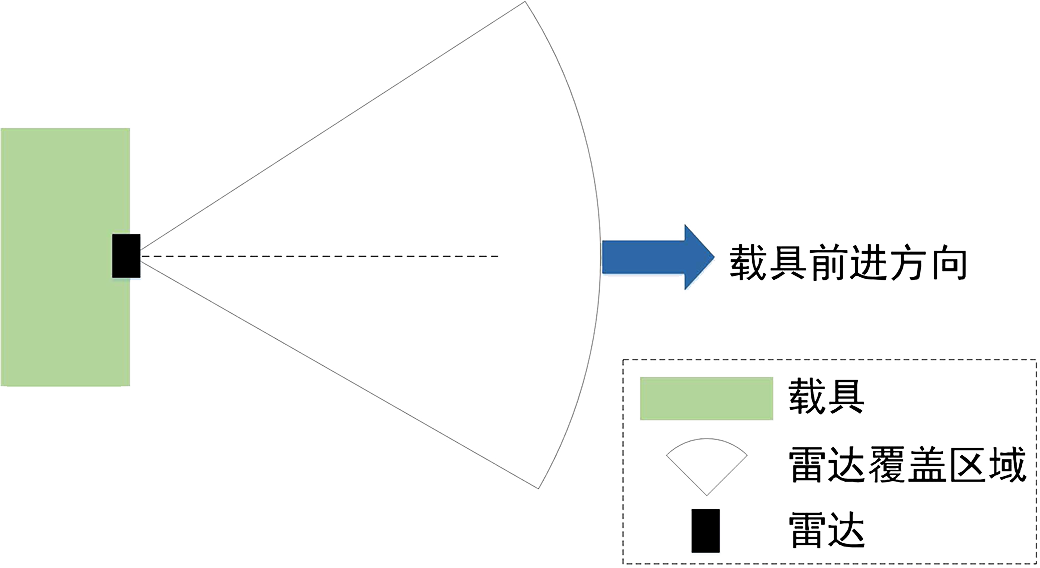

雷達安裝位置俯視圖如下圖所示，雷達安裝在載具的中心位置，在載具前進方向的一側，雷達對準載具前進方向。 |  |

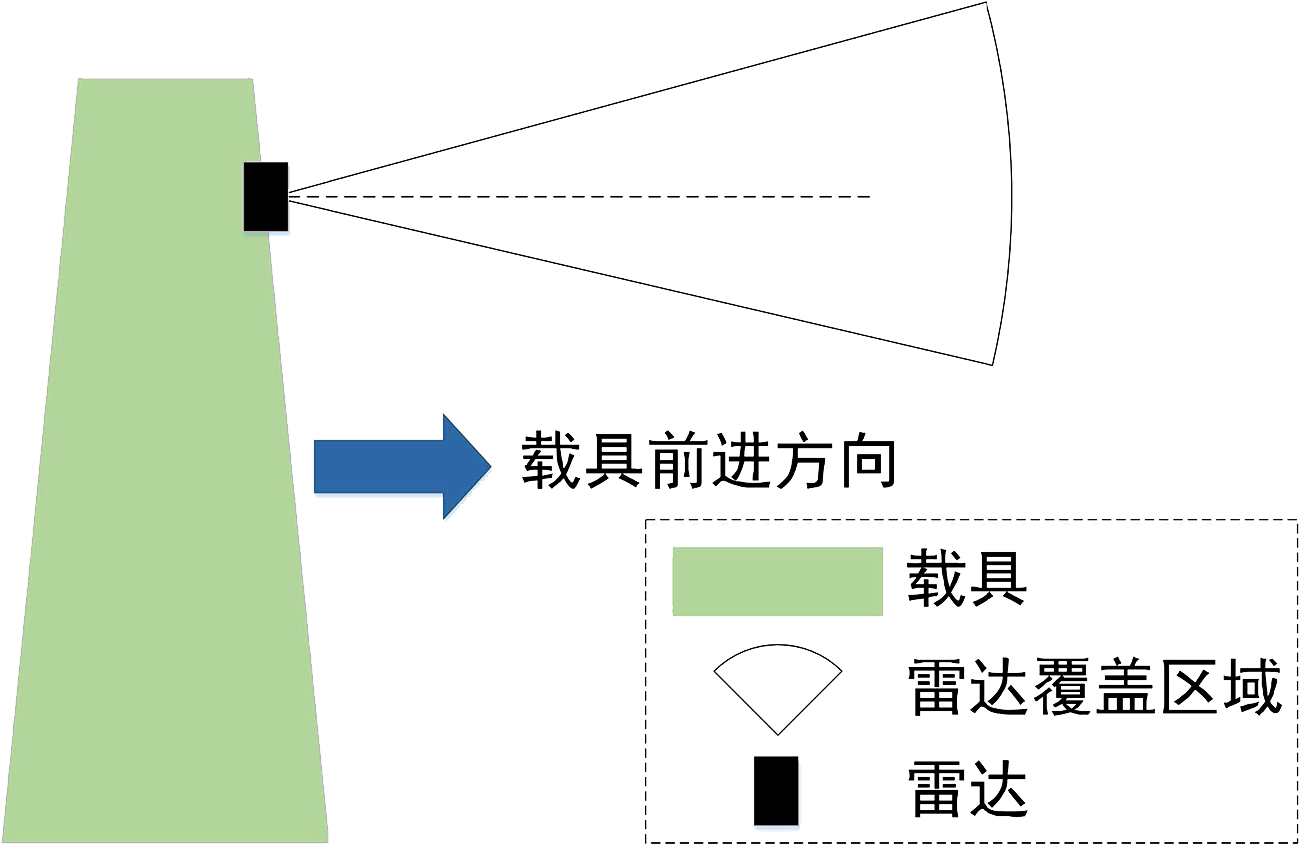

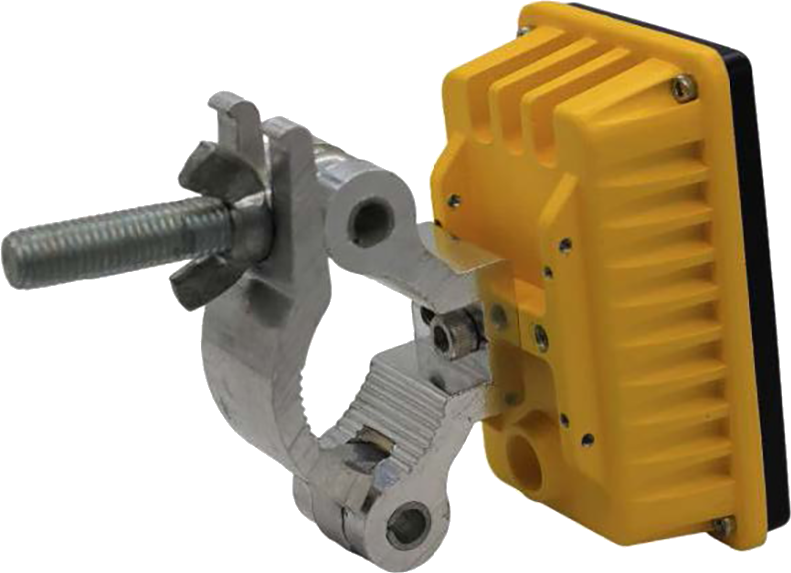

| 雷達安裝位置側視圖如下圖所示，雷達安裝在載具上方視野開闊的位置，在載具前進方向的一側，雷達水平安裝（俯仰角0°），雷達對準載具前進方向。 |  |

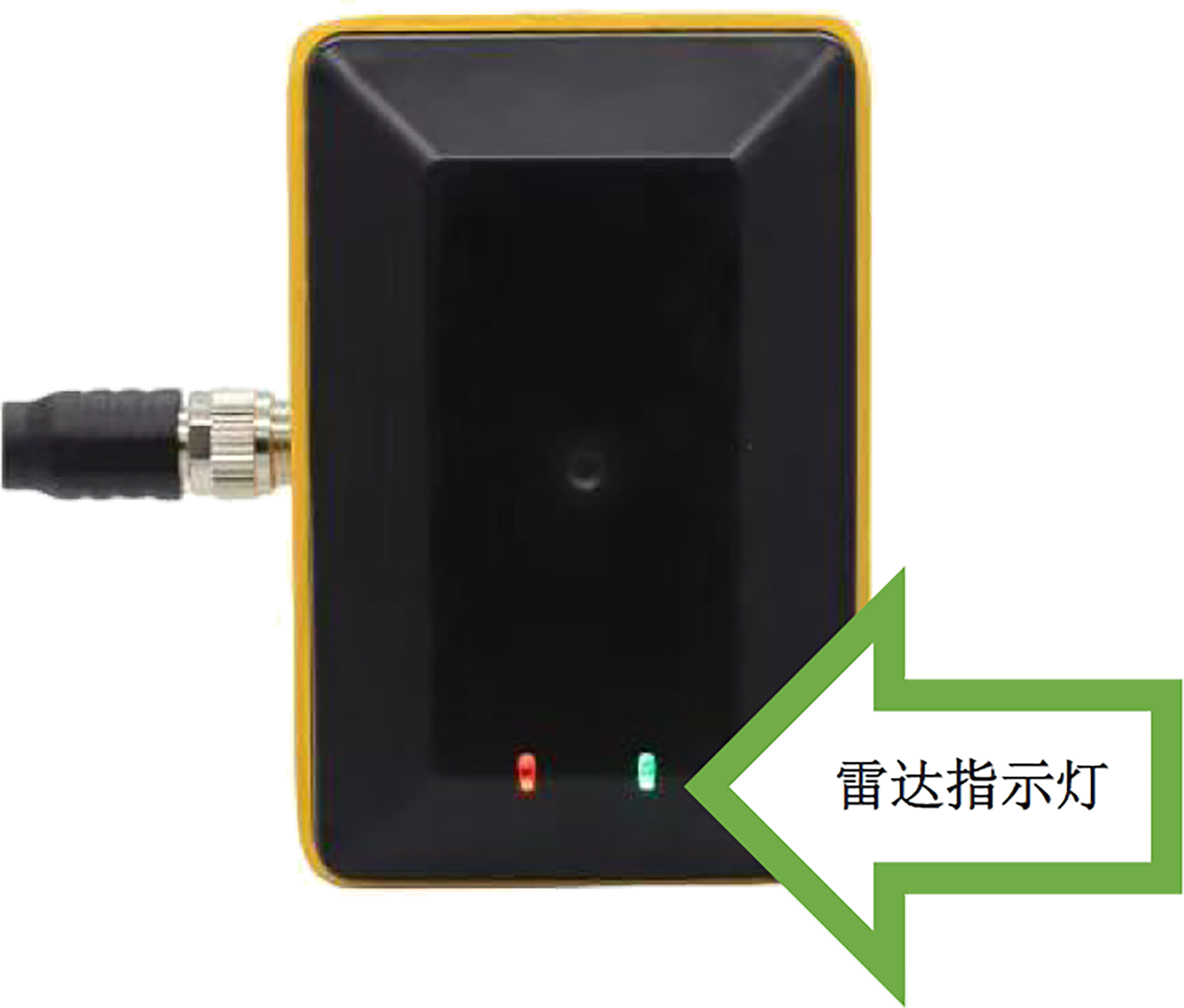

注：安裝時雷達指示燈應位于下方，如下圖。 |   |
▊應用場景
LDS-D100安全雷達適用于碼頭靠泊系統測距。
