 | ?帶有安全總線的安全門鎖系統，機械鎖定的安全門鎖，多按鈕輔助信號，多總線版可選擇 ?雙通道急停銨鈕 ?雙通道鑰匙開關 ?4個帶指示燈按鈕和1個門鎖輔助監控 ?總線系統功能：PROFINET/PROFIsafe ?符合PLd/PLe安全等級 |
產品選型表多功能安全門鎖

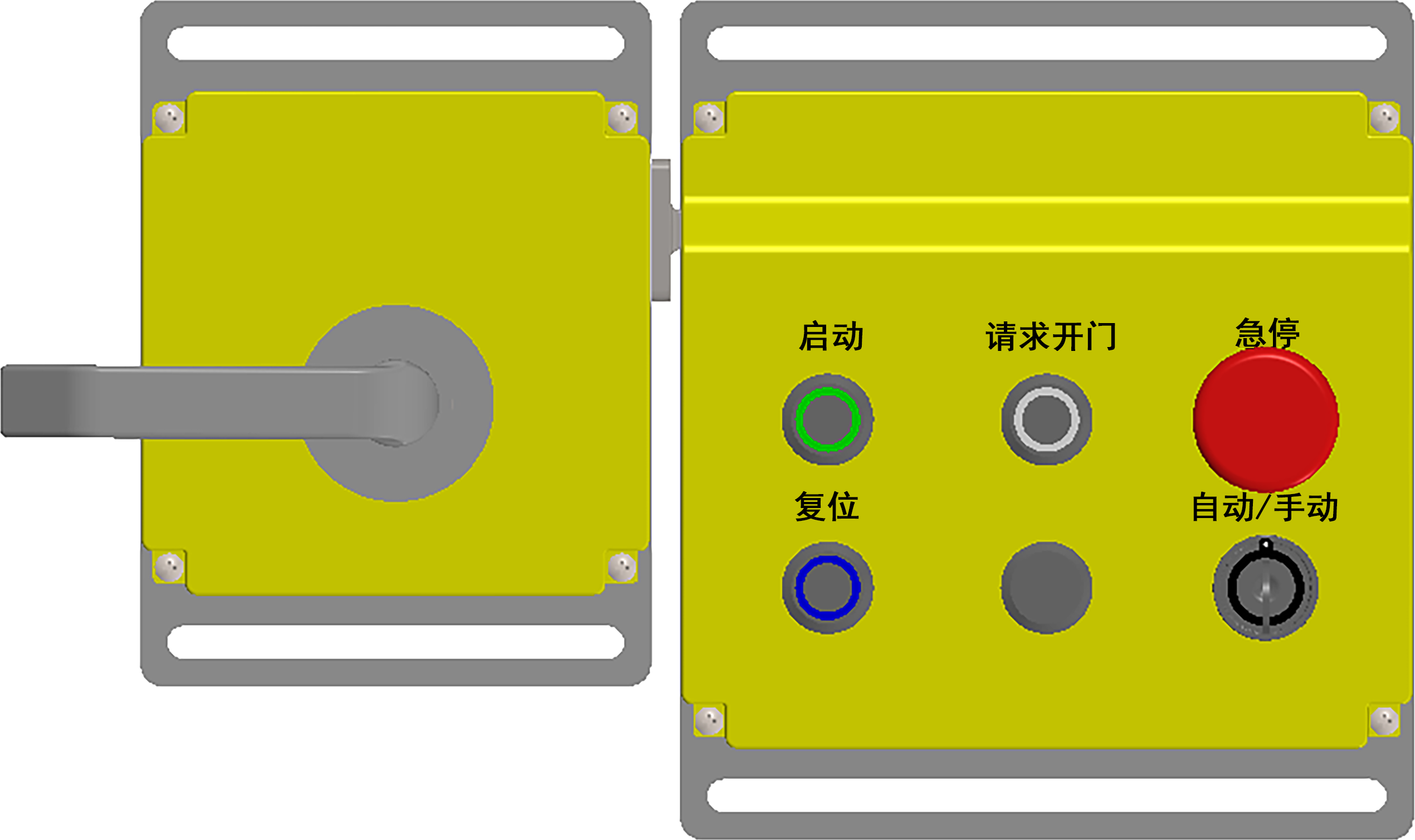

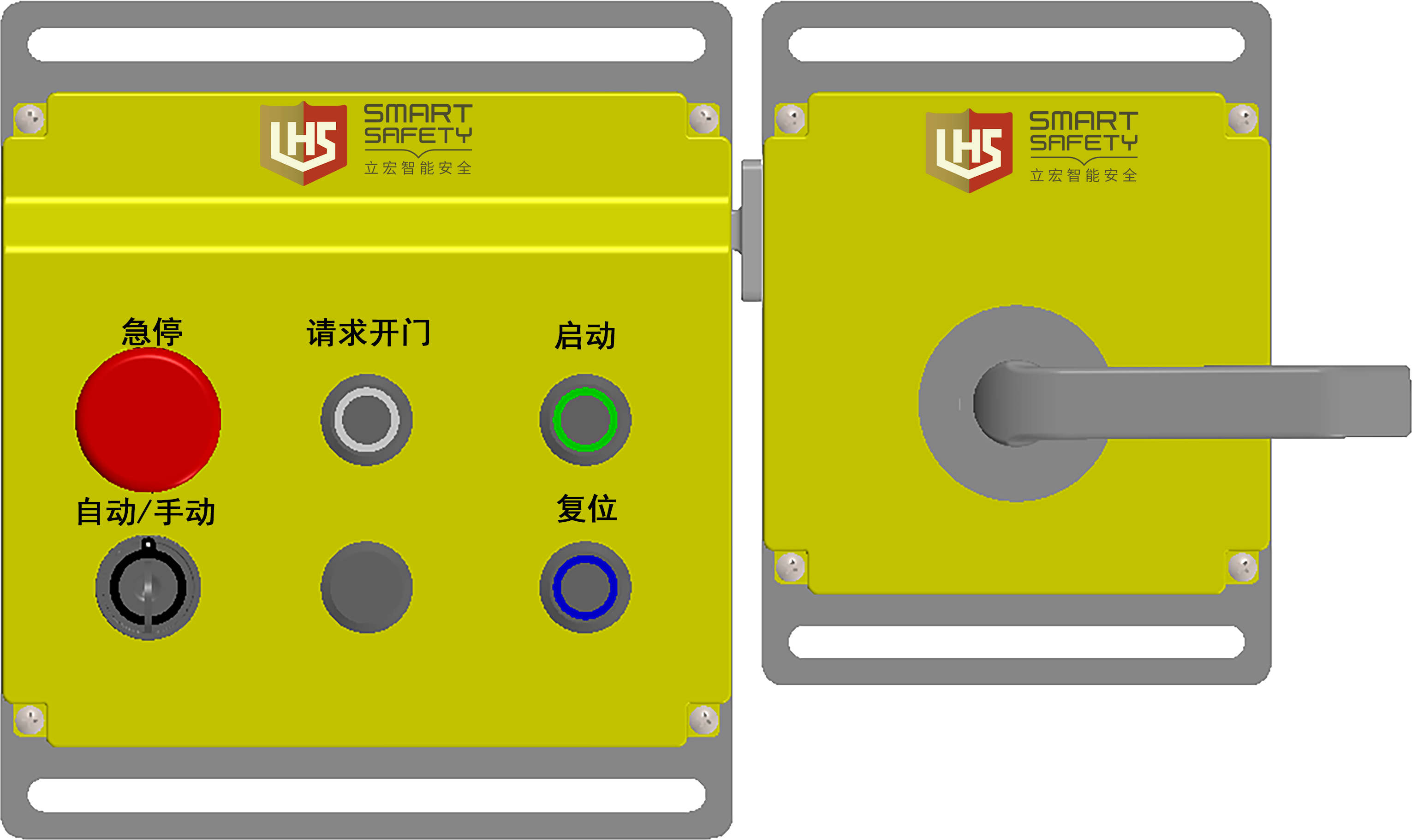

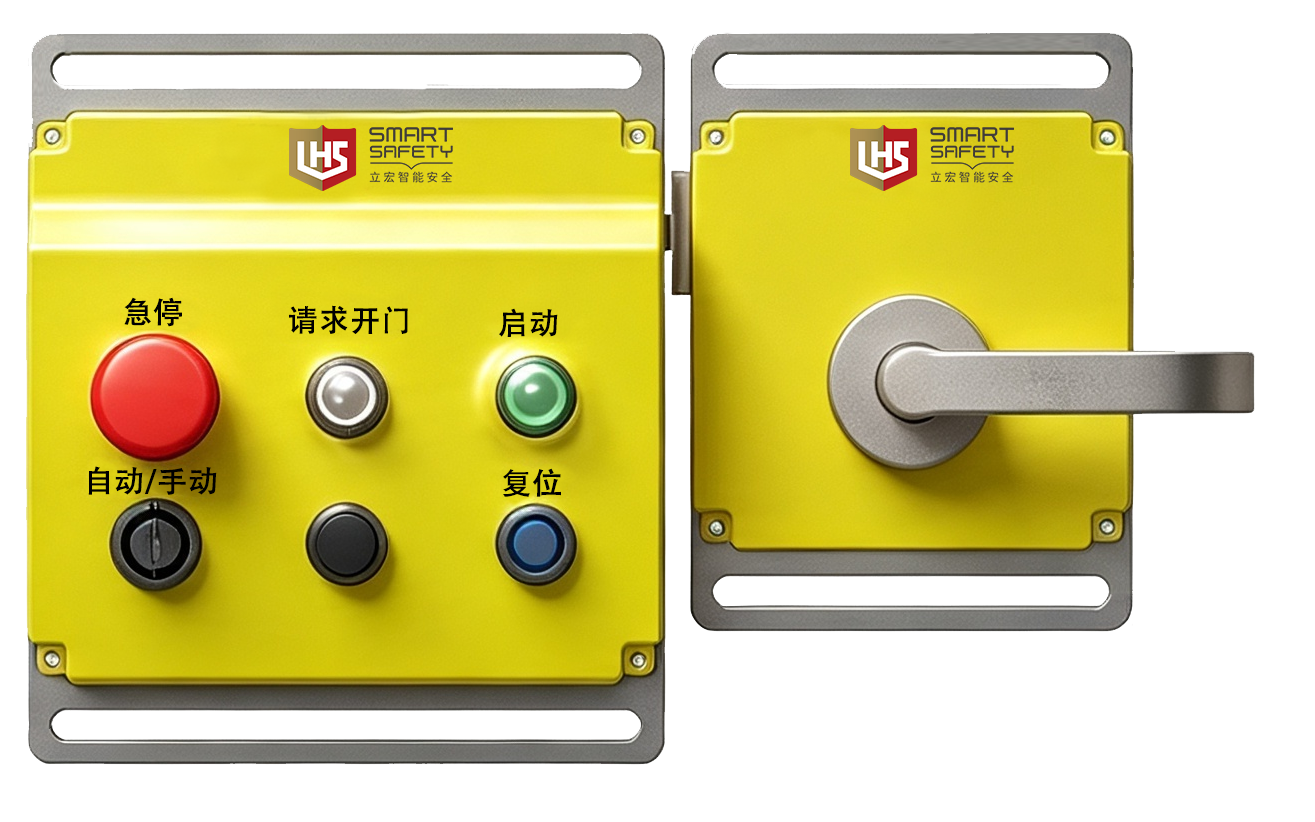

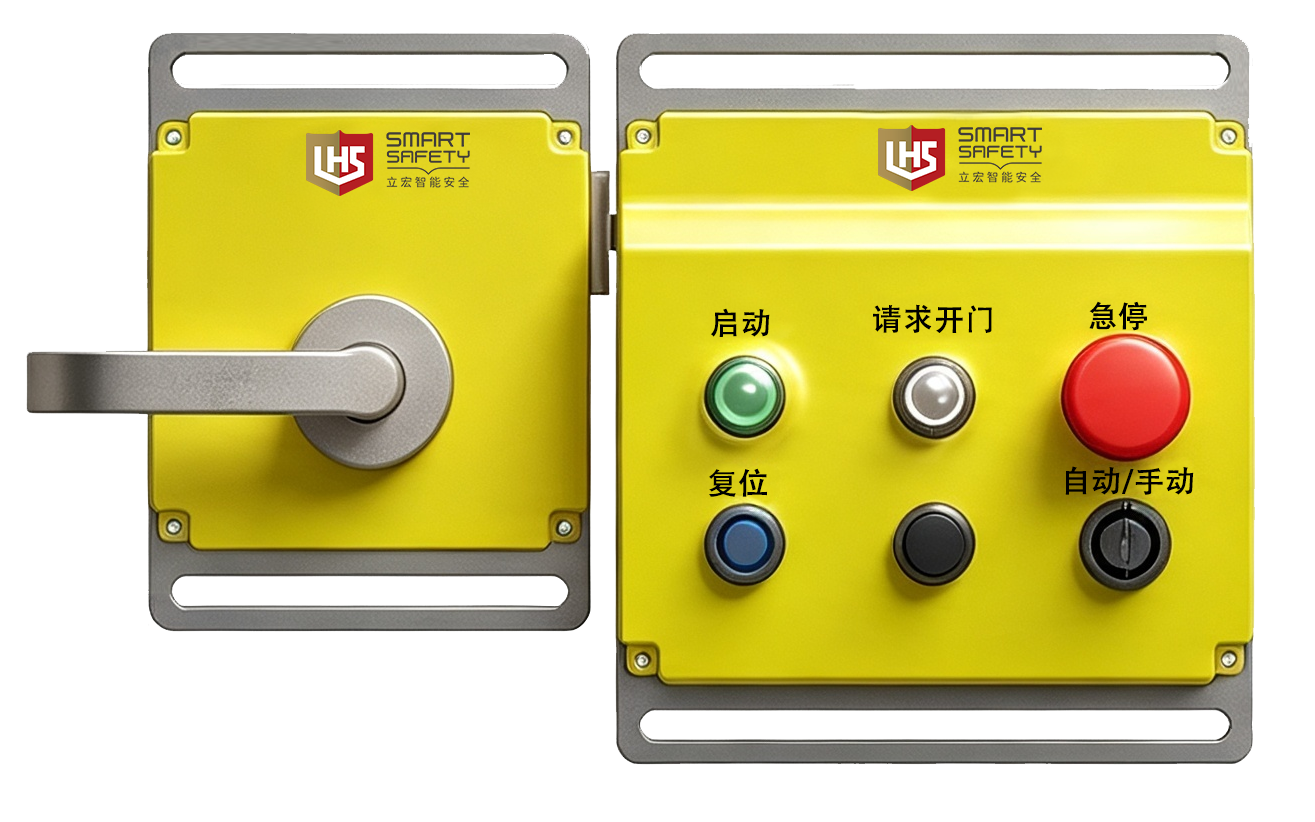

圖片 | 型號 | 顏色 | 現有功能 |
 | D3SL-PET-L05-Y-L | 黃色 | 安全門鎖 急停開關 請求開門 復位按鈕 切換鑰匙 啟動按鈕 總線：PROFINET |
 | D3SL-PST-L05-Y-L | 黃色 | 安全門鎖 急停開關 請求開門 復位按鈕 切換鑰匙 啟動按鈕 總線：PROFIsafe |
 | D3SL-PET-L05-Y-R | 黃色 | 安全門鎖 急停開關 請求開門 復位按鈕 切換鑰匙 啟動按鈕 總線：PROFINET |
 | D3SL-PST-L05-Y-R | 黃色 | 安全門鎖 急停開關 請求開門 復位按鈕 切換鑰匙 啟動按鈕 總線：PROFIsafe |
技術參數
操作元件輸入 | |
輸入電源 | DC24V±10% |
安全門鎖 | 2NC或2OSSD |
急停安全 | 2NC |
請求開門按鈕 | 帶指示燈按鈕（1NO） |
復位按鈕 | 帶指示燈按鈕（1NO） |
啟動按鈕 | 帶指示燈按鈕（1NO） |
切換鑰匙 | 2NO(自動/手動功能切換) |
總線模塊 | |
電源線電纜 接口 | 4針M12x1通過RJ45圓形插拔式 |
總線數據協議 | Profinet（IEC61158 10類） |
安全數據協議 | Profisafe*1 [ENISO13849-1:2015 IEC61508 Parts1-7:2010 EN61131-2:2007(clause 6.1-6.3,8)(inextracts)] |
類型 | 類型 2(IEC 62061)/類型4 (IEC 61496) |
性能等級 | PLd/PLe (ENISO13849) |
類別 | 類別3/類別4(ENISO13849) |
安全完整性等級 | SIL2/SIL3(IEC 61508) |
PFHd（每小時危險失效率） | 5.38x10-9 |
TM（持續運行時間） | 20年(ENISO13849) |
環境數據 | |
環境溫度標準 | EN 60068-2-14 |
以攝氏度—表示的環境溫度 | -20℃-55℃ |
機械數據 | |
逃生釋放功能可用 | 是 |
鎖??最?值FZH | 1300N/2000N |
最大垂直偏移 | +/-2.5mm |
最大角度偏移 | +/-1.5deg |
外殼上面部分材質 | 塑料/鍍鋅鋼材 |
說明：1.只有選擇PROFIsafe型號的，才具備PROFIsafe的功能 | |

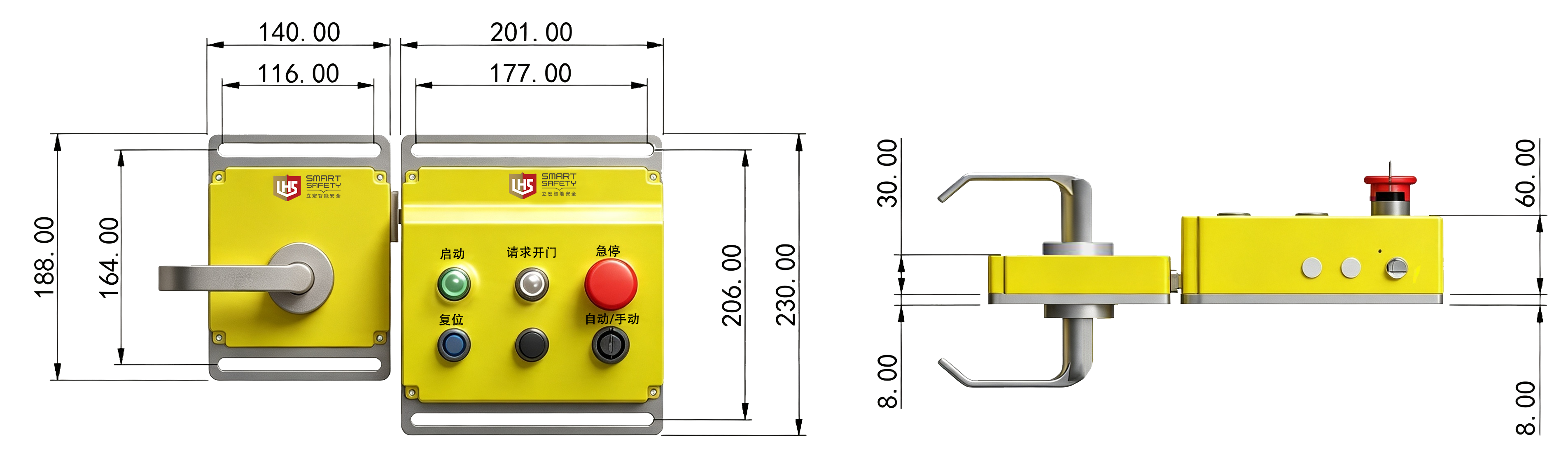

產品尺寸圖
 |
