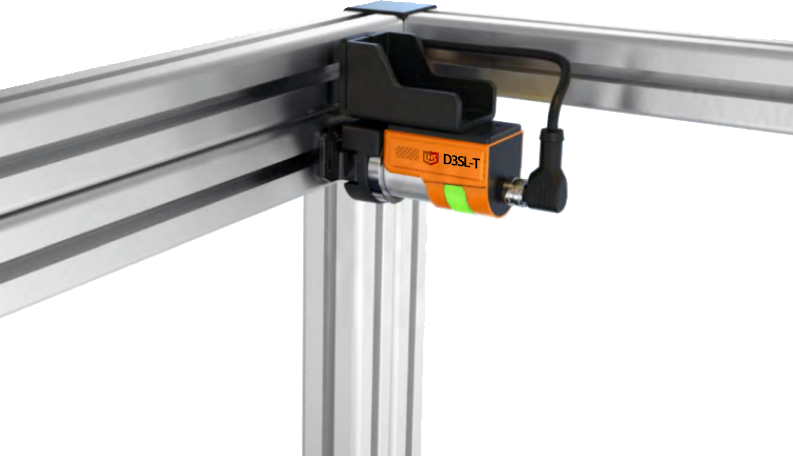

 | ·電磁力鎖定 500N ·采用小平面“電磁”鎖定結構 ·支最大支持20臺級聯連接 ·匹配器內置永久磁鐵設計 ·小型機身，安裝簡單 ·全視角醒目指示燈 |

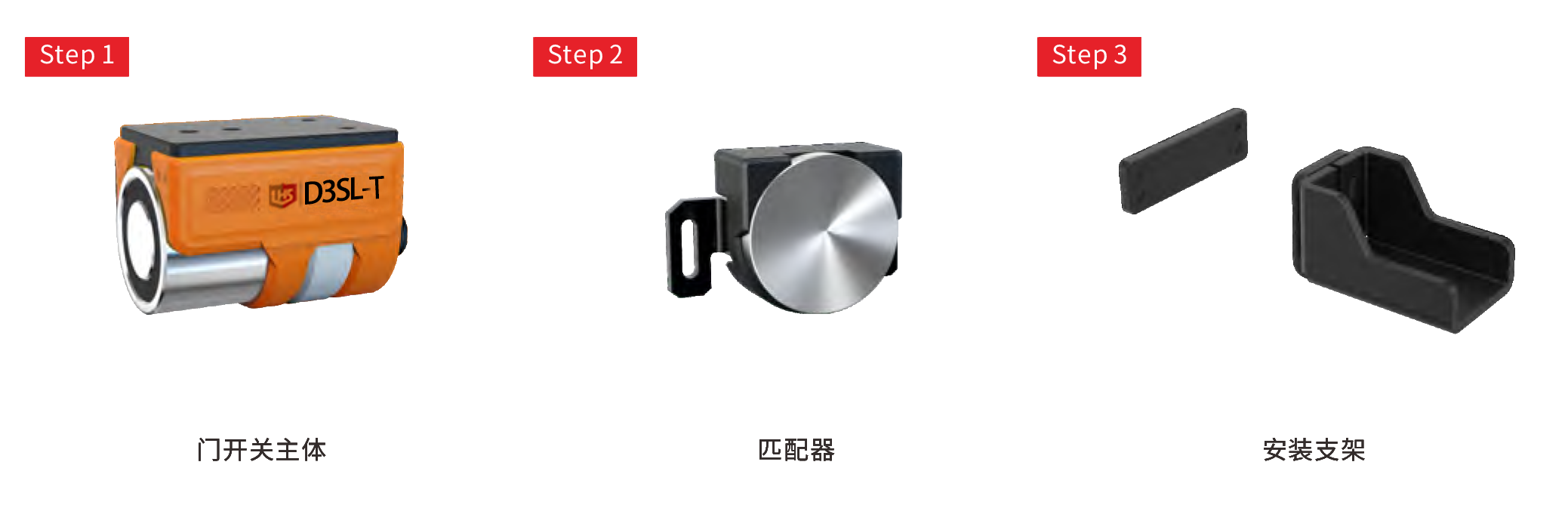

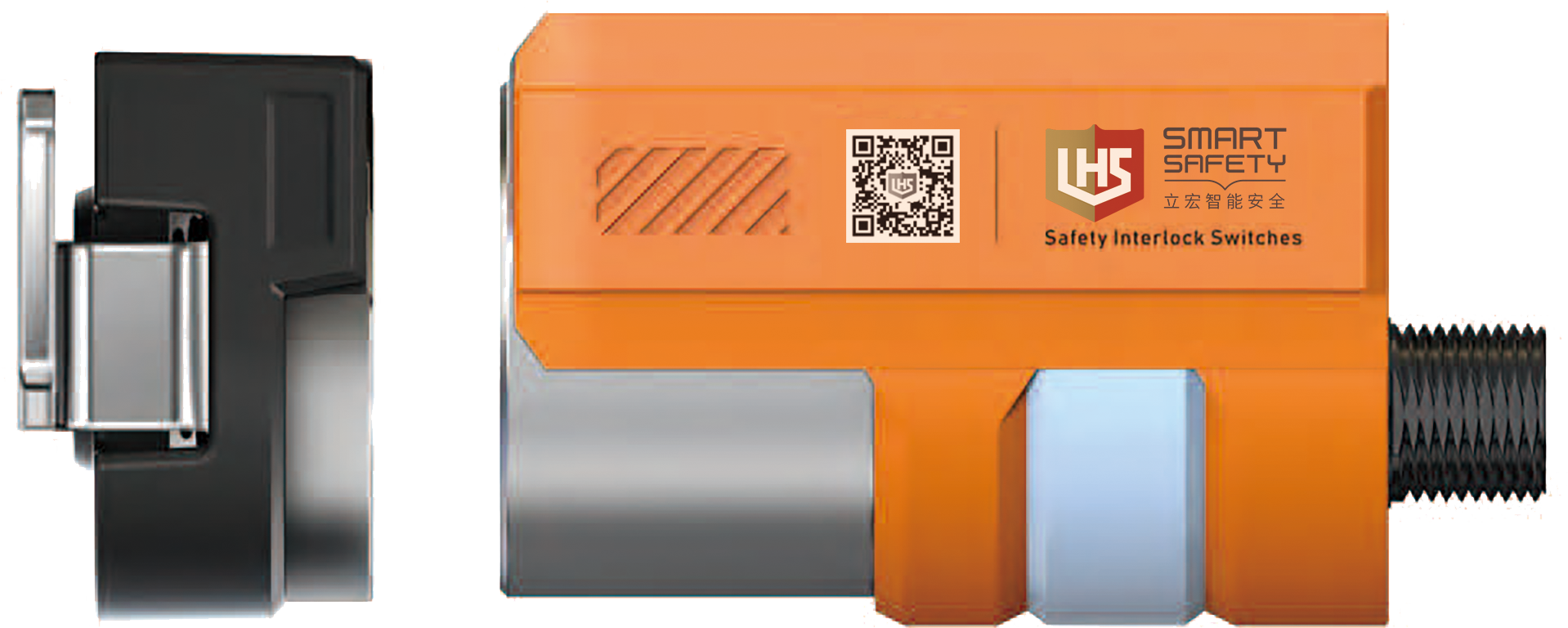

▊ | D3SL-T/RFID系列選型表 |
鎖定方式 | 配置 | 輸出方式 | 編碼方式 | 引線方式 | 型號 |
電磁鎖定 | 標準型 | NPN | 通用編碼 | M12連接器 | D3SL-T-DB-N2 |
NPN | 唯一編碼 | M12連接器 | D3SL-T-DB-N1 | ||
PNP | 通用編碼 | M12連接器 | D3SL-T-DB-P2 | ||
PNP | 唯一編碼 | M12連接器 | D3SL-T-DB-P1 |
▊ | D3SL-T/RFID技術參數 |
類型 | 鉸鏈門用 | ||
?型 | |||
端子臺 | M12連接器 | ||
標準型 | 標準型、?功能型 | ||
?作距離 | Sao(Off-On) | 1mm | |
>15mm | |||
Sar(On-Off) | |||
響應時間 | 鎖定→解除 | 150ms | |
150ms | |||
解除→鎖定 | |||
200ms+25ms*（級聯連接臺數-1） | |||
檢測→?檢測 | |||
?檢測→檢測 | 170ms+50ms*（級聯連接臺數-1） | ||
控制輸出 （OSSD輸出) | 輸出?式 | 晶體管輸出*2 | |
最?負載電流 | 150mA | ||
殘余電壓（on時） | 最?2.5V（電纜5m時）3.5V（電纜31m時） | ||
OFF時電壓 | 最?2.0V（電纜5m時）3.0V（電纜31m時） | ||
泄露電流 | 最?0.5mA | ||
最?負載容量 | 2.5uF | ||
負載連線電阻 | 最?2.5歐 | ||
AUX輸出 （?安全系輸 出） | 輸出?式 | 晶體管輸出 | |
最?負載電流 | 50mA | ||
殘余電壓（ON 時） | 最?2.5V（電纜5m時）、3.5V（電纜31m時） | ||
外部輸? （短路電流） | 安全輸? | 約0.5mA*2 | |
鎖定控制輸?OSSD 動作切換輸? | 約0.5mA | ||
復位/EDM輸? | 約0.5mA（僅高功能型） | ||
EDM 選擇輸? | 約0.5mA（僅高功能型） | ||
電源 | 電源電壓 | 24VDC±20%包括紋波（P-P）10%Class2 | |
消耗功率 | ＜5W | ||
保護電路 | 電源逆接保護、輸出過流保護、輸出逆接保護、過壓報警、低壓報警 | ||
耐環境性 | 外殼防護等級 | IP65/IP67 | |
使?環境溫度 | -20~55℃ | ||
存放環境溫度 | -25~70℃ | ||
使?環境濕度 | 5%~95%RH | ||
存放環境濕度 | 5%~95%RH | ||
耐振動 | 10~55Hz，雙振幅2.0 mm，X、Y、Z各方向5分鐘 | ||
耐沖擊性 | 30G，X、Y、Z各方向6次 | ||
使用標準 | ENISO13849-1:2023（PLe,Category4）,ENISO14119,EN60947-5-3 | ||
▊安全?開關型號說明
 |
▊接線圖
| 標準型（NPN、?級聯） | 標準型（PNP、?級聯） | |
 | ||
標準型（NPN、級聯） | 標準型（PNP、級聯） | |
 |  | |
▊時序圖
 |
▊功能說明
標準型和高功能型功能說明 | |||||||
OSSD安全輸出 | AUX輸出數量 | 安全輸入(級聯) | 鎖定輸入 | OSSD動作切換 | EDM功能 | 復位功能 | |
端子臺標準型 | ● | 1*1 | ● | ● | — | — | — |
M12連接器 標準型 | ● | 2*2 | ● | ● | ● | — | — |
M12連接器 高功能型 | ● | 2 | ● | ● | ● | ● | ● |
| *1 AUX單路輸出（默認AUX 1） *2 AUX雙路輸出（AUX 1和AUX 2） | |||||||
AUX1監控門的開合狀態、AUX2監控門的鎖定狀態 | ||||
門狀態 | OSSD1 | OSSD2 | AUX1 | AUX2 |
門打開 | OFF | OFF | ON | ON |
門關閉未鎖定 | OFF | OFF | OFF | ON |
門關閉且鎖定 | ON | ON | OFF | OFF |
▊OSSD動作切換說明
鎖閉聯動 | 開閉聯動 | |||
門狀態 | OSSD1 | OSSD2 | OSSD1 | OSSD2 |
門打開 | OFF | OFF | OFF | OFF |
門關閉未鎖定 | OFF | OFF | ON | ON |
門關閉且鎖定 | ON | ON | ON | ON |

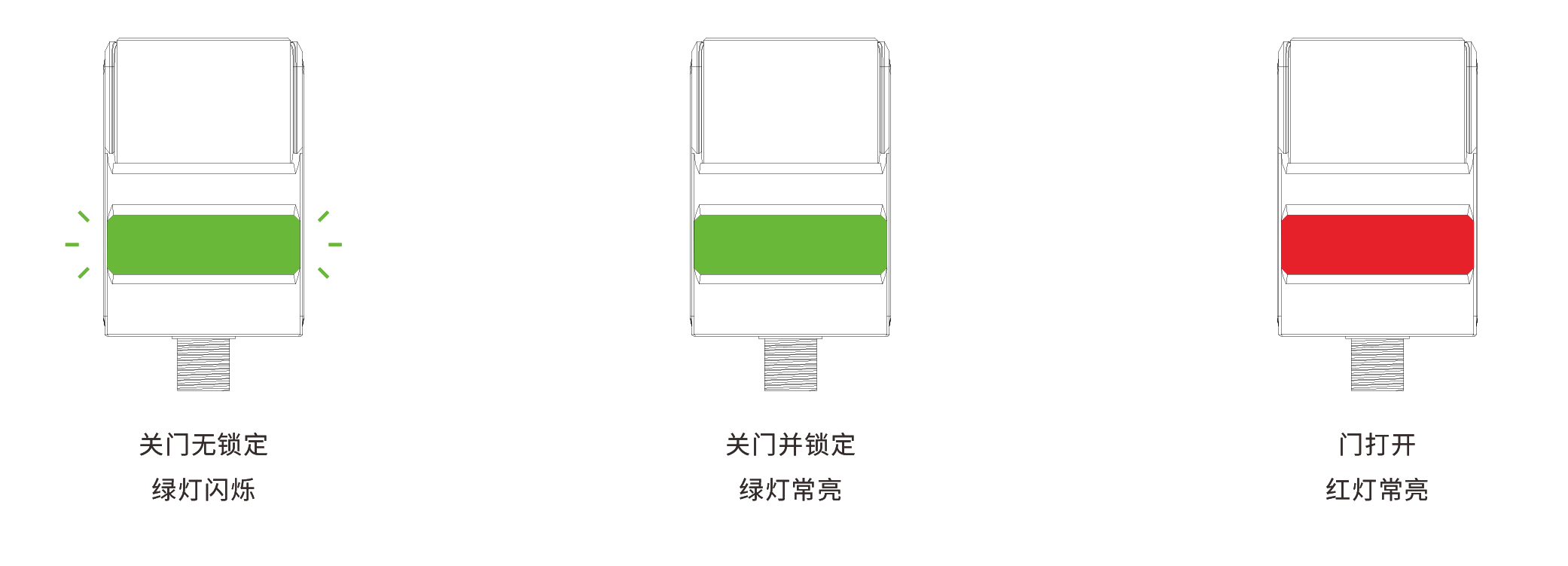

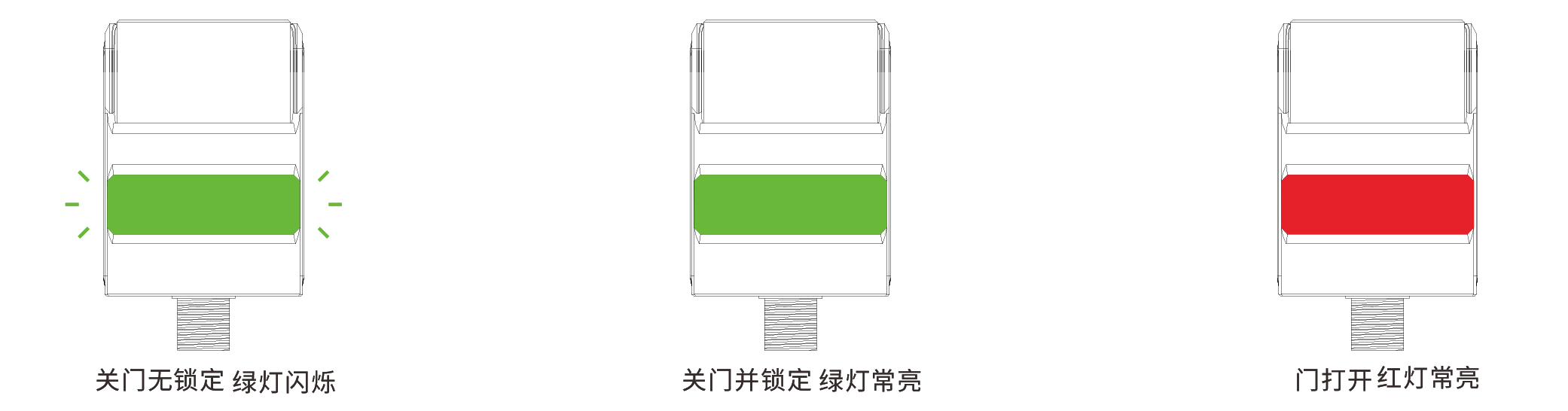

▊指?燈說明
 |
▊產品尺?圖
 |
|
 |
