機械使用壽命

100萬次操作

環境溫度

-25℃-+80℃*

抗沖擊和抗振動性

按照IEC 60068-2-6和IEC 60068-2-27進行測試

環境類型

室內和室外

光幕遮擋尺寸

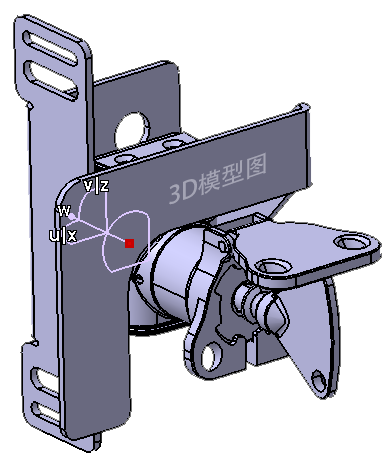

（詳見產品尺寸圖）

最大光幕光束間距

90毫米

*機組僅在冰點（0℃）以下繼續工作，此時可保證機組上或機組內不結冰；否則會導致機械部件的粘合和卡滯。

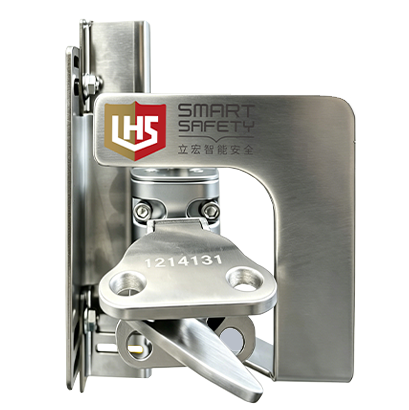

功能性說明

光電閉鎖裝置用于為配備光幕或類似光電或傳感安全裝置的現有機器防護或接入點增加額外的防護功能

產品包括一塊擋板、一把人員/安全鑰匙和一個掛鎖防塵罩

擋板與人員/安全鑰匙的操作和拆除直接相關，因此當人員/安全鑰匙順時針轉動時，擋板也轉動到嚙合位置。擋板的嚙合位置設計用于阻擋和中斷相關光幕或類似光電傳感的光束或信號裝置

一旦擋板處于嚙合位置，可拆除人員/安全鑰匙。拆除人員/安全鑰匙時，將擋板鎖定在其嚙合位置，直到人員/安全鑰匙返回并轉動為止逆

在擋板處于嚙合位置且人員/安全鑰匙已拆除的情況下，掛鎖可添加到光柵鎖的掛鎖防塵罩，用于額外上鎖功能。在掛鎖防塵罩上增加掛鎖將防止重新插入人員/安全鑰匙，從而將擋板保持在其嚙合位置

遮擋光幕或類似光電傳感裝置

順時針旋轉光柵鎖設備的人員鍵

這將使擋板旋轉至其嚙合位置

此時可拆除人員鑰匙，將擋板固定在其嚙合位置

打開光幕或類似光電傳感裝置

抬起并打開光柵鎖鎖筒的掛鎖防塵蓋

注意在打開防塵罩之前，必須拆除掛鎖防塵罩上使用的任何掛鎖或上鎖措施

逆時針插入并轉動人員鑰匙

這將使擋板旋轉至其縮回位置
